Sensor de Impressão Digital FPM10A AS608 DY50

Sensor de impressão digital é um módulo integrado de processamento que apresenta uma parte de leitura óptica e uma parte de processamento de impressões digitais. Possui tamanho pequeno, baixo consumo de energia e interface simples.
Além disso, alta confiabilidade, rápida velocidade de reconhecimento, boa capacidade de adaptação para os dedos secos/molhados e rápida pesquisa de impressões digitais.

Princípio de Operação do Sensor de Impressão Digital

O processamento de impressões digitais inclui duas partes: leitura enrollment e a leitura matching (o matching pode ser 1:1 ou 1:N).
No enrollment, o usuário precisa fazer a leitura do dedo duas vezes. O sistema processará as duas imagens do dedo, gerará um modelo com base no processamento desses resultados e armazenará o modelo (template).
No matching, o usuário faz a leitura do dedo pelo sensor ótico e o sistema gera um modelo que irá compará-lo com os modelos da biblioteca. Para o matching 1:1, o sistema irá comparar o dedo com o modelo específico designado no módulo. Para o matching 1:N, o sistema pesquisará toda a biblioteca de impressões digitais pelo dedo correspondente. Em ambas circunstâncias, o sistema retornará o resultado correspondente com sucesso ou falha.

Especificações

    • Tensão de alimentação: 3.3v
    • Corrente de alimentação: corrente de trabalho: < 120mA
    • Corrente de pico: < 140mA
    • Tempo de entrada da imagem de impressão digital: < 1 segundo
    • O tamanho da janela: 14 x 18 mm
    • Arquivo de assinatura: 256 bytes
    • Arquivo de modelo: 512 bytes
    • Capacidade de armazenamento: 162
    • Taxa de aceitação falsa (FAR): < 0,001% (grau de segurança 3)
    • FRR (FRR): < 1% (grau de segurança 3)
    • O tempo de busca: < 1 segundo (1: 500, a média)
    • Interface do computador: UART (nível lógico TTL)
    • A taxa de comunicação de comunicação (UART): (9600 x N) BPS, onde N = 1 ~ 12 (o valor padrão de N = 6, ou seja, 57600bps)
    • Ambiente de trabalho: temperatura: -20 ° C a + 50 ° C
    • Humidade relativa: 40% de HR a 85% de HR (sem tratamento)
    • Condições de armazenamento: temperatura: -40 ° C a + 85 ° C
    • Humidade relativa: <85% H (sem tratamento)
    • Dimensões (L * W * H): 46,25 x 20,4 x 18,1 mm

Pinagem do Sensor de Impressão Digital FPM10A DY50

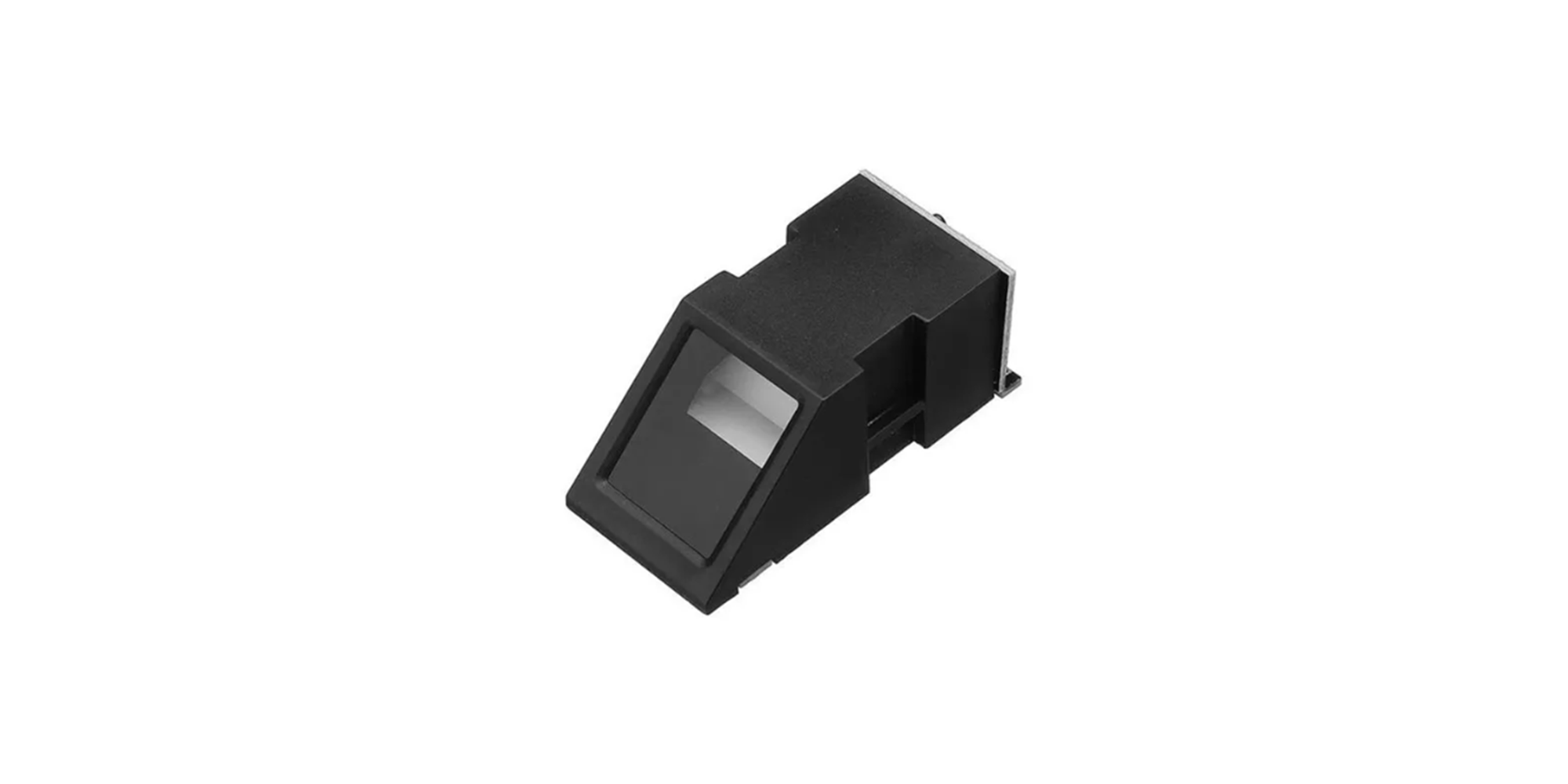

Sensor de Impressão Digital FPM10A DY50

    1. NC
    2. NC
    3. VCC (3.3V)
    4. TXD (Output)
    5. RXD (Input)
    6. GND

Conexão com o Arduino

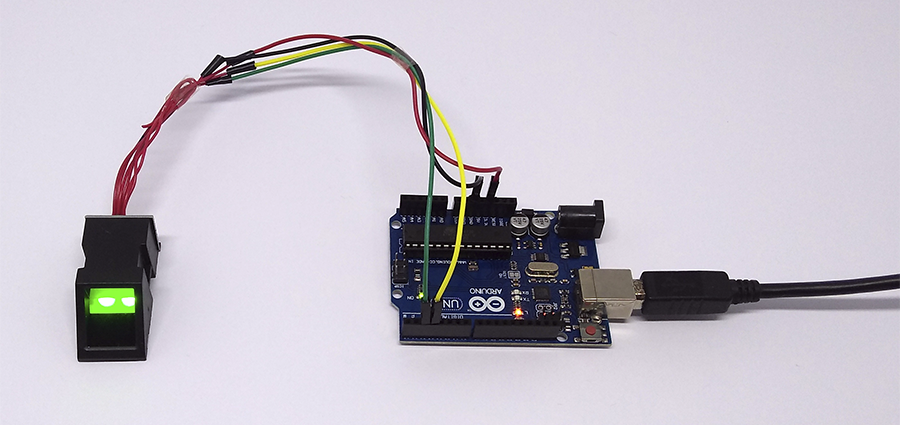

Dependendo do cabo de 6 fios adquirido junto com o sensor, talvez seja necessário cortar uma  extremidade dos terminais para unir aos jumpers que serão conectados ao Arduino. Em seguida, temos que verificar cuidadosamente se está correta a junção dos jumpers no Arduino conforme os esquemas antes de conectar o USB no PC.

Arduino Uno

Esquema Sensor de Impressão Digital FPM10A DY50

Arduino Mega

Esquema Sensor FPM10A DY50 - MEGA

Biblioteca e Códigos

Primeiramente, temos que carregar a biblioteca Adafruit_Fingerprint.h. Em seguida, iremos utilizar os próprios exemplos dessa para testar o  funcionamento do Sensor de Impressão Digital.

Arduino Uno

Arduino Mega

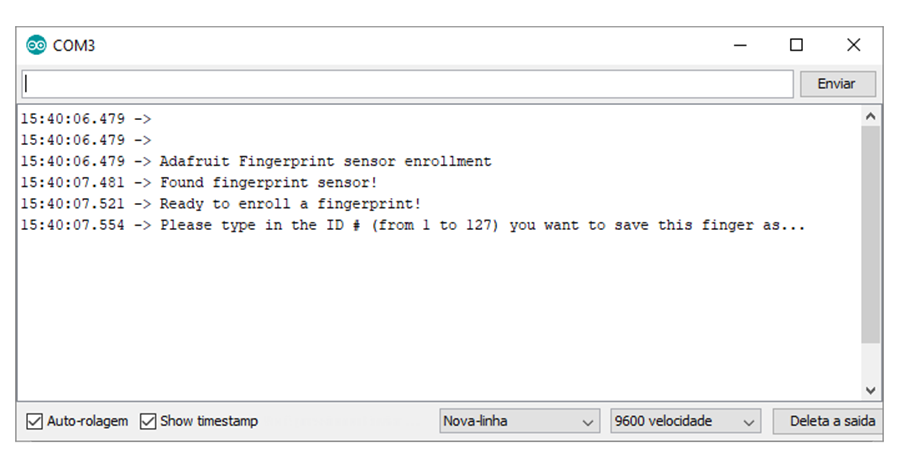

Então,  com isso, podemos abrir o sketch enroll, fazer as alterações de acordo com seu Arduino,  carregar esse código, abrir o monitor serial, aguardar a mensagem de reconhecimento do dispositivo e mais a mensagem para se dar início à gravação das impressões digitais.

Gravação no Sensor de Impressão Digital

Então, agora, digitaremos os número de 1 a 5 para gravar os dedos polegar, indicador, médio, anelar e mínimo de uma das mãos no sensor de impressão digital.

Reconhecimento das Impressões Digitais Gravadas

Após gravarmos as impressões digitais, abriremos o sketch fingerprint, faremos as alterações de acordo com o Arduino e carregaremos esse código.
Feito isso, agora é só observar as mensagens de reconhecimento do sensor e de verificação da quantidade de templates. Então, agora, é só fazer a leitura das impressões digitais gravadas no sensor e observar a confirmação dos dedos gravados sendo apresentada no monitor serial.

Percebemos que esses exemplos são fáceis de serem aplicados e a partir do Sketch fingerprint, podemos fazer variadas modificações para se adequar aos mais diversos projetos.

Sensor de Impressão Digital FPM10A DY50
