NRF24L01 – Módulo Transceptor Wirelles de 2,4GHz

NRF24L01 é um módulo transceptor que opera na frequência de 2,4GHz de baixo custo, facilmente encontrado no mercado e com pequeno consumo de energia. O NRF24L01 também pode se comunicar com um total de 6 outros mesmos módulos NRF24L01 ao mesmo tempo.
Esse módulo é uma ótima opção de comunicação Wirelles com as mais variadas plataformas microcontroladoras disponíveis como Arduino, PIC, Raspberry e outras. Seu alcance pode alcançar 10 metros em ambientes internos, 50 metros em campo aberto e até 1Km com a versão de antena externa.

Especificações do Módulo NRF24L01

    • Tensão de operação: 1,9V – 3.6VDC;
    • Potência máxima de saída: 20 dBm;
    • Consumo(transmitindo): 115mA(pico);
    • Consumo(recebendo): 45mA(pico);
    • Consumo(power-down): 4.2uA;
    • Sensibilidade em modo de recepção 2Mbp: -92dBm;
    • Sensibilidade em modo de recepção 1Mbps: -95dBm;
    • Sensibilidade em modo de recepção 250kbps: -104dBm;
    • PA ganho: 20dB;
    • LNA ganho: 10dB;
    • LNA figura de ruído: 2.6Db;
    • Ganho da antena (pico): 2 dBi;
    • Taxa de 2MB (área aberta): 520m;
    • Taxa de 1MB (área aberta): 750m;
    • Taxa de 250kb (área aberta): 1000m;
    • Temperatura de operação: -40 a 85º Celsius.

Material para Teste e Projeto

    • 02 – Arduino
    • 02 – Módulo NRF24L01
    • 03 – Push button
    • 03 – LED
    • 03 – Resistor 10KΩ
    • 03 – Resistor 220Ω
    • Jumpers para conexão

Teste dos Módulos NRF24L01

Geralmente quando obtemos algum dispositivo ou sensor novo, queremos prontamente ter a possibilidade de testá-lo imediatamente. Então, antes de partimos para o projeto, faremos um teste nos transceptores NRFL2401 com uma rotina bem simples.

Conexão com o Arduino

A pinagem do módulo com Arduino é bem simples, mas deve ser feita com muito cuidado para não ser conectada de modo errado.  Então, conecte os módulo de acordo com os esquemas:

PINAGEM_NRF24L01

PINAGEM NRF24L01 Arduino Mega Uno

ESQUEMA NRF24L01 UNO

ESQUEMA NRF24L01 MEGA

Feito isso, inclua a biblioteca RF24.h, em seguida, carregue os códigos transmissor e receptor em cada placa.

Código teste transmissor

#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>
RF24 radio(7, 8);
const byte rxAddr[6] = "00001";
void setup()
{
  radio.begin();
  radio.setRetries(15, 15);
  radio.openWritingPipe(rxAddr);

  radio.stopListening();
}
void loop()
{
  const char text[] = "Hello World";
  radio.write(&text, sizeof(text));

  delay(1000);
}



Código teste Receptor

#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>
RF24 radio(7, 8);

const byte rxAddr[6] = "00001";
void setup()
{
  while (!Serial);
  Serial.begin(9600);

  radio.begin();
  radio.openReadingPipe(0, rxAddr);

  radio.startListening();
}
void loop()
{
  if (radio.available())
  {
    char text[32] = {0};
    radio.read(&text, sizeof(text));

    Serial.println(text);
  }
}

Então, com isso, abra o Monitor Serial da porta COM do receptor e observe a mensagem carregada a cada 1 segundo.

MONITOR SERIAL

Projeto

Agora, faremos uma aplicação bem simples onde comandaremos um acendimento de LEDs via transmissão e recepção pelos módulos NRF24L01.
Monte o transmissor com os botões auxiliado por uma protoboard conforme esquema:

ESQUEMA NRF24L01 UNO - TRANSMISSOR

Faça o mesmo para o receptor, mas com os LEDs conforme esquema:

ESQUEMA NRF24L01 MEGA - RECEPTOR

Então, ao finalizar a montagem, basta somente carregar os códigos:

Transmissor

#include <RF24.h>

//*************** Controle do RF ***********************
#define radioID 0   //Informar "0" para um dispositivo e "1" para o outro dispositivo

struct estruturaDadosRF
{
  boolean ligando = false;   //Esta variavel será usada para solicitar os dados do outro aparelho. Será útil quando o aparelho solicitante esta sendo ligado, para manter os valores do aparelho que já esta ligado.
  boolean botao1 = false;
  boolean botao2 = false;
  boolean botao3 = false;
};
typedef struct estruturaDadosRF tipoDadosRF;
tipoDadosRF dadosRF;
tipoDadosRF dadosRecebidos;

boolean transmitido = true;
boolean alterado = false;

RF24 radio(7, 8);

byte enderecos[][6] = {"1node", "2node"};

//*************** Controle do Projeto LOCAL ************
boolean botao1Ant = HIGH;
boolean botao1    = HIGH;
boolean botao2Ant = HIGH;
boolean botao2    = HIGH;
boolean botao3Ant = HIGH;
boolean botao3    = HIGH;

void setup() {
  //*************** Controle do RF ***********************
  radio.begin();

#if radioID == 0
  radio.openWritingPipe(enderecos[0]);
  radio.openReadingPipe(1, enderecos[1]);
#else
  radio.openWritingPipe(enderecos[1]);
  radio.openReadingPipe(1, enderecos[0]);
#endif

  //Solicita os dados do outro aparelho, se ele estiver ligado. Tenta a comunicação por 2 segundos.
  dadosRF.ligando = true;
  radio.stopListening();
  long tempoInicio = millis();
  while ( !radio.write( &dadosRF, sizeof(tipoDadosRF) ) ) {
    if ((millis() - tempoInicio) > 2000) {
      break;
    }
  }
  dadosRF.ligando = false;
  radio.startListening();

  //*************** Controle do Projeto LOCAL ************

  pinMode(2, INPUT_PULLUP);
  pinMode(3, INPUT_PULLUP);
  pinMode(4, INPUT_PULLUP);

  Serial.begin(9600);

}

void loop() {
  //*************** Controle do RF ***********************
  // se houve alteração dos dados, envia para o outro radio
  if (alterado || !transmitido) {
    radio.stopListening();
    transmitido = radio.write( &dadosRF, sizeof(tipoDadosRF) );
    radio.startListening();
    alterado = false;
  }

  //verifica se esta recebendo mensagem
  if (radio.available()) {
    radio.read( &dadosRecebidos, sizeof(tipoDadosRF) );

    //verifica se houve solicitação de envio dos dados
    if (dadosRecebidos.ligando) {
      alterado = true;
    } else {
      dadosRF = dadosRecebidos;
    }
  }

  botao1 = digitalRead(2);
  if (botao1 && (botao1 != botao1Ant)) {
    dadosRF.botao1 = !dadosRF.botao1;
    Serial.println("Azul");
    alterado = true;  //esta variavel controla o envio dos dados sempre que houver uma alteração
  }
  botao1Ant = botao1;

  botao2 = digitalRead(3);
  if (botao2 && (botao2 != botao2Ant)) {
    dadosRF.botao2 = !dadosRF.botao2;
    Serial.println("Verde");
    alterado = true;  //esta variavel controla o envio dos dados sempre que houver uma alteração
  }
  botao2Ant = botao2;

  botao3 = digitalRead(4);
  if (botao3 && (botao3 != botao3Ant)) {
    dadosRF.botao3 = !dadosRF.botao3;
    Serial.println("Vermelho");
    alterado = true;  //esta variavel controla o envio dos dados sempre que houver uma alteração
  }
  botao3Ant = botao3;

  delay(10);
}



Receptor

#include <RF24.h>

//*************** Controle do RF ***********************
#define radioID 1   //Informar "0" para um dispositivo e "1" para o outro dispositivo

struct estruturaDadosRF
{
  boolean ligando = false;   //Esta variavel será usada para solicitar os dados do outro aparelho. Será útil quando o aparelho solicitante esta sendo ligado, para manter os valores do aparelho que já esta ligado.
  boolean botao1 = false;
  boolean botao2 = false;
  boolean botao3 = false;
};

typedef struct estruturaDadosRF tipoDadosRF;
tipoDadosRF dadosRF;
tipoDadosRF dadosRecebidos;

boolean transmitido = true;
boolean alterado = false;

RF24 radio(7, 8);

byte enderecos[][6] = {"1node", "2node"};

//*************** Controle do Projeto LOCAL ************
boolean botao1Ant = HIGH;
boolean botao1    = HIGH;
boolean botao2Ant = HIGH;
boolean botao2    = HIGH;
boolean botao3Ant = HIGH;
boolean botao3    = HIGH;

# define LedAzul 22
# define LedVerde 23
# define LedVermelho 24

void setup() {

Serial.begin(9600);

  //*************** Controle do RF ***********************
  radio.begin();

#if radioID == 0
  radio.openWritingPipe(enderecos[0]);
  radio.openReadingPipe(1, enderecos[1]);
#else
  radio.openWritingPipe(enderecos[1]);
  radio.openReadingPipe(1, enderecos[0]);
#endif

  //Solicita os dados do outro aparelho, se ele estiver ligado. Tenta a comunicação por 2 segundos.
  dadosRF.ligando = true;
  radio.stopListening();
  long tempoInicio = millis();
  while ( !radio.write( &dadosRF, sizeof(tipoDadosRF) ) ) {
    if ((millis() - tempoInicio) > 2000) {
      break;
    }
  }
  dadosRF.ligando = false;
  radio.startListening();

  //*************** Controle do Projeto LOCAL ************
  pinMode(LedAzul, OUTPUT);
  pinMode(LedVerde, OUTPUT);
  pinMode(LedVermelho, OUTPUT);
}

void loop() {
  //*************** Controle do RF ***********************
  // se houve alteração dos dados, envia para o outro radio
  if (alterado || !transmitido) {
    radio.stopListening();
    transmitido = radio.write( &dadosRF, sizeof(tipoDadosRF) );
    radio.startListening();
    alterado = false;
  }

  //verifica se esta recebendo mensagem
  if (radio.available()) {
    radio.read( &dadosRecebidos, sizeof(tipoDadosRF) );

    //verifica se houve solicitação de envio dos dados
    if (dadosRecebidos.ligando) {
      alterado = true;
    } else {
      dadosRF = dadosRecebidos;
    }
  }

  //*************** Controle do Projeto LOCAL ************

    if (dadosRF.botao1) {
    dadosRF.botao1 = !dadosRF.botao1;
    digitalWrite(LedAzul, digitalRead(LedAzul) ^ 1); // Acende e apaga LED Azul
    Serial.println("Azul");
    alterado = true;  //esta variavel controla o envio dos dados sempre que houver uma alteração
  }

  if (dadosRF.botao2) {
    dadosRF.botao2 = !dadosRF.botao2;
    digitalWrite(LedVerde, digitalRead(LedVerde) ^ 1); // Acende e apaga LED Verde
    Serial.println("Verde");
    alterado = true;  //esta variavel controla o envio dos dados sempre que houver uma alteração
  }

  if (dadosRF.botao3) {
    dadosRF.botao3 = !dadosRF.botao3;
    digitalWrite(LedVermelho, digitalRead(LedVermelho) ^ 1); // Acende e apaga LED Verde
    Serial.println("Vermelho");
    alterado = true;  //esta variavel controla o envio dos dados sempre que houver uma alteração
  }

  delay(10);
}

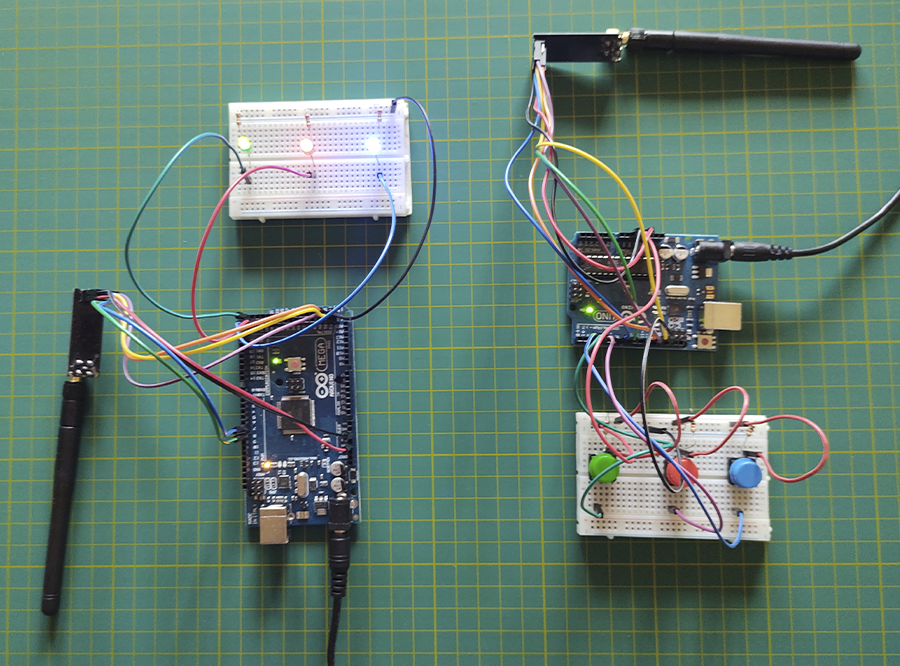

Finalmente, agora é só testar se o projeto está funcionando adequadamente e percebemos que ao pressionar os botões, os respectivos LEDs acendem ou apagam.



NRF24L01
